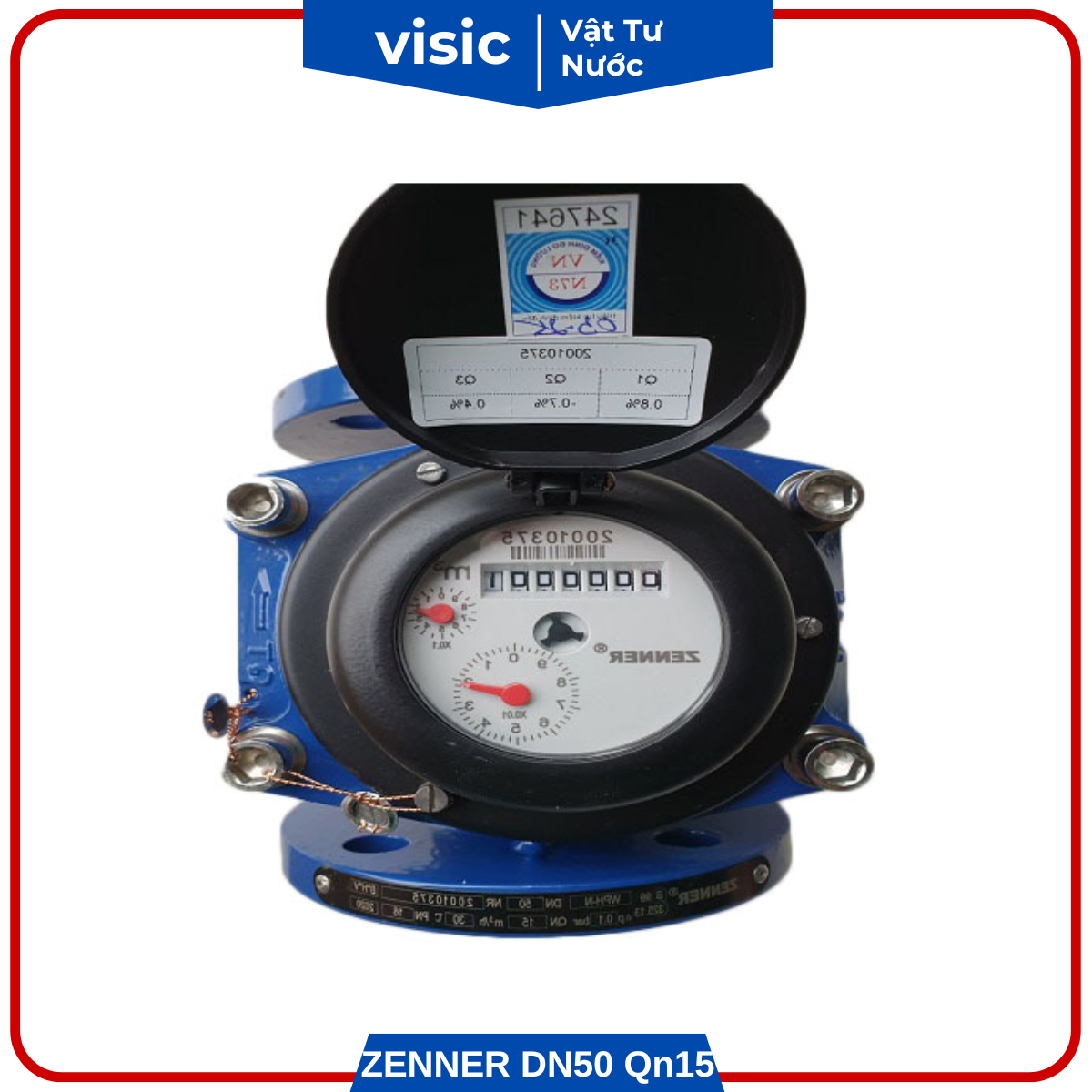

ĐỒNG HỒ NƯỚC ZENNER DN50 WPH-N Qn15

Đồng hồ nước Zenner DN50 phi 60 WPH-N Qn15 là chủng loại đồng hồ nước kiểu Woltman, cấp B, có nguyên lý truyền động khô tới bộ phận đếm thông qua bộ truyền động bánh vít và bộ khớp từ dị hướng đa cực, không bị ảnh hưởng bởi từ trường bên ngoài.

Lắp ghép bằng mặt bích, ống ổn định dòng chảy, bộ lọc cặn phía trước đồng hồ.

Thân Đồng hồ nước Zenner DN50 WPH-N Qn15 có chất liệu bằng gang xám , Sơn bóng Epoxy.

Ứng dụng: Dùng đo lưu lượng nước lạnh, nước cấp, nước sạch trong các tòa nhà, khu công nghiệp, nhà máy…

Mặt đồng hồ nước Zenner DN50 dập thương hiệu Zenner trên mặt

Giấy chứng nhận kiểm định đồng hồ Zenner DN50 có giá trị sử dụng đến 5 năm, tem kiểm định dán trên nắp đậy. Vị trí dây kẹp chì được kẹp ở phần thân và phần mặt hiển thị.

Kim đỏ trên mặt chỉ số lít. Dãy số đen 0000001 chỉ số m3 sử dụng. Khi đọc đồng hồ đo nước Zenner ta đọc và ghi chỉ số này theo thứ tự từ trái qua phải. Đơn vị tính m3.

NR 19113596 trên mác đồng hồ Zenner DN50 chính là số seri mỗi đồng hồ Zenner DN50 phi 60 có 1 số seri khác nhau dãy số này sẽ được ghi trên giấy chứng nhận kiểm định để phân biệt các đồng hồ đo nước Zenner cùng đường kính DN50 với nhau.  Các chỉ số còn lại mà Model, đường kính, nhiệt độ, áp suất và lưu lượng định danh Qn, năm sản xuất của đồng hồ đo lưu lượng nước Zenner Dn50 phi 60.

Thông số kỹ thuật cơ bản của Đồng hồ nước Zenner DN50 WPH-N Qn15:

Hãng sản xuất: Zenner – Đức

Nhà máy sản xuất: Trung Quốc

Model: WPH-N Qn15 DN50

(Giải thích thuật ngữ: WPH-N là ký hiệu đồng hồ đo lưu lượng nước Zenner DN50, Qn15 là lưu lượng định danh 15m3/giờ. DN50 là đường kính đồng hồ Zenner tương ứng với cỡ ống phi 60 hoặc 2″)

Đồng hồ nước Zenner DN50 (2inch) dùng cỡ ống 60mm (phi 60)

Lưu lượng trung bình Qn = 15m3/h

Phạm vi đo: 0,35-50m3/h

Lưu lượng đo nhỏ nhất (Qmin): 0,35 m3/h

Lưu lượng đo lớn nhất (Qmax): 50m3/h

Nhiệt độ làm việc tối đa là 50oC

Áp lực làm việc tối đa là 16bar

Chiều dài: 200mm

Mặt bích tiêu chuẩn DIN 2501

Trọng lượng: 9,8kg

Sơ đồ cách lắp đặt Đồng hồ nước Zenner DN50 WPH-N Qn15:

Theo chiều nước chảy thứ tự ưu tiên như sau: 1. van cổng kèm van xả khí, 2. Bộ lọc cặn có cỡ mắt lọc theo đúng thiết kế của nhà sản xuất, 3. đồng hồ nước, 4. Van một chiều, 5. Khớp nối mềm.

Chế độ lắp đặt đồng hồ đo nước:

Tổ hợp đầu nối đồng hồ nước chỉ được đặt tại vị trí khô ráo, tránh nhiệt độ cao và hạn chế có sự thay đổi nhiệt độ môi trường. Nếu là ngoài trời tổ hợp đầu nối phải được xây dựng gờ tường xây bao có nắp đậy hoặc có hộp để bảo vệ xâm hại cơ học cho đồng hồ nước. Phải đảm bảo không có vật liệu rời ẩm ướt hay bê tông bao trùm đồng hồ đo nước.
