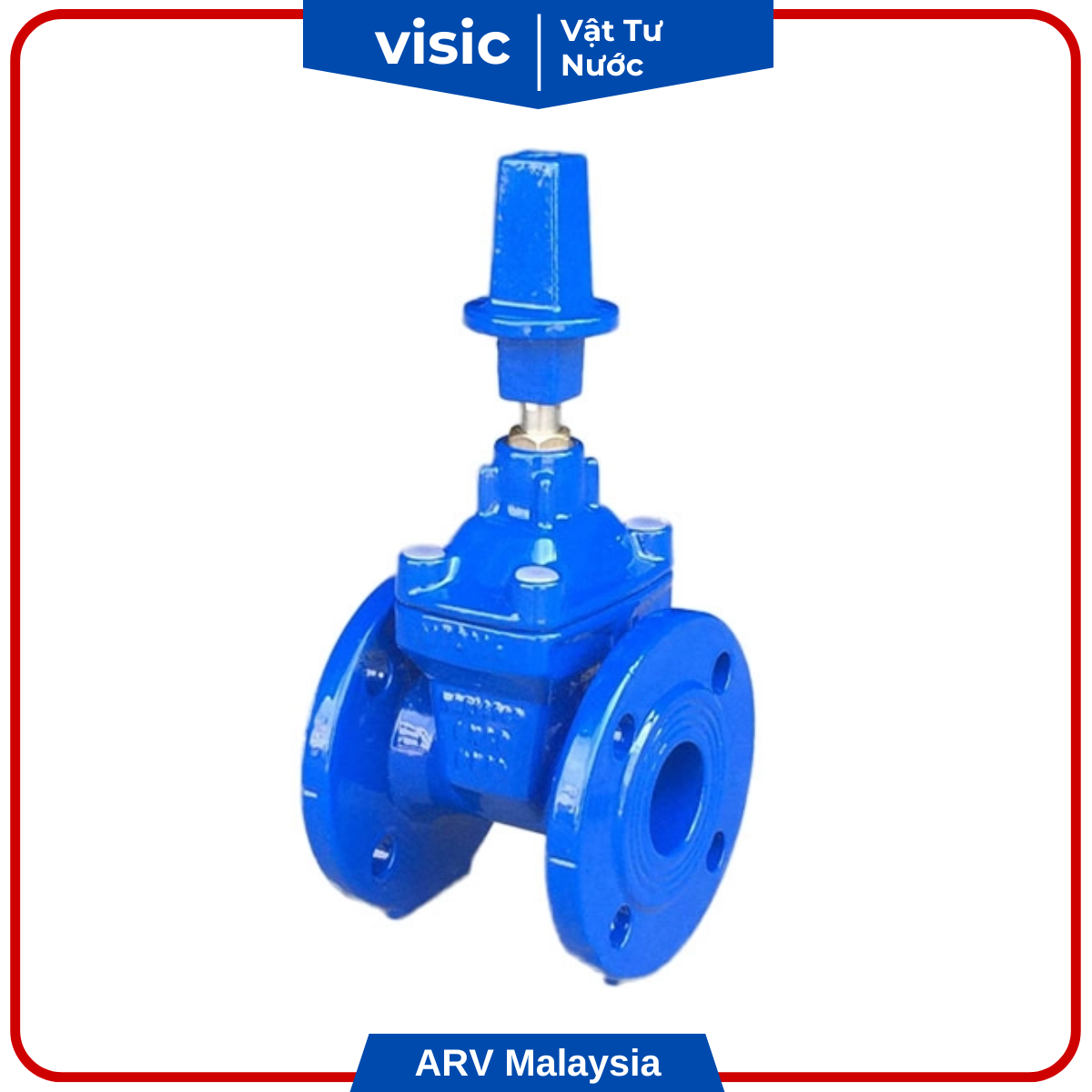

Van cổng ty chìm nắp chụp ARV Malaysia thường được chôn ngầm trong lòng đất và được đóng mở bằng cách xoay nắp chụp. Trên nắp chụp được bảo vệ bằng hộp van. Van được sử dụng trong các hệ thống chôn ngầm trong lòng đất nhờ ưu điểm vận hành nhẹ và được sơn phủ Epoxy cả 2 mặt nên hoàn toàn an toàn với nước sạch. Kích cỡ của van từ DN50 (2″) đến DN1000(48″).
Van thường đặt lắp đặt thêm phụ kiện là Khớp nối mềm dạng BE và được lắp đặt cũng như tháo lắp và bảo trì bảo dưỡng được dễ dàng. Khớp nối mềm BE với cấu tạo là mặt bích được nối với van cổng ty chìm nắp chụp và đầu kia được nối trực tiếp với ống.
Cấu tạo Van cổng ty chìm nắp chụp là Van cổng ty chìm và khác nhau ở vận hành. Nếu van cổng ty chìm tay quay thì vận hành bằng quay vô lăng để đóng mở thì dạng nắp chụp lại vận hành bằng xoay nắp chụp.
| DN | Chiều dài L (mm) BS 5163 | D | K | n-d |
| 40. | 165 | 150 | 110 | 4Φ19 |
| 50. | 178 | 165 | 125 | 4Φ19 |
| 65. | 190 | 185 | 145 | 4Φ19 |
| 80. | 208 | 200 | 160 | 8Φ19 |
| 100. | 229 | 220 | 200 | 8Φ19 |
| 125. | 254 | 250 | 210 | 8Φ19 |
| 150. | 267 | 285 | 240 | 8Φ19 |
| 200. | 292 | 340 | 295 | 8Φ23/12Φ23 |
| 250. | 230 | 395/405 | 350/355 | 12Φ23/12Φ28 |
| 300. | 356 | 445/460 | 400/410 | 12Φ23/12Φ28 |
| 350. | 381 | 505/520 | 460/470 | 16Φ23/16Φ28 |
| 400. | 406 | 565/580 | 515/525 | 16Φ28/16Φ31 |
| 450. | 432 | 615/640 | 565/585 | 20Φ28/20Φ31 |
| 500. | 457 | 670/715 | 620/650 | 20Φ28/20Φ34 |
| 600. | 508 | 780/840 | 725/770 | 20Φ31/20Φ37 |
| 700. | 610 | 895/910 | 840 | 24Φ31/24Φ37 |
| 800. | 660 | 1015/1025 | 959 | 24Φ34/24Φ41 |
| 1000. | 813 | 1230/1255 | 1160/1170 | 28Φ37/28Φ44 |
Bước 1: Truy cập website và lựa chọn sản phẩm cần mua
Bước 2: Click và sản phẩm muốn mua, màn hình hiển thị ra pop up với các lựa chọn sau
Nếu bạn muốn tiếp tục mua hàng: Bấm vào phần tiếp tục mua hàng để lựa chọn thêm sản phẩm vào giỏ hàng
Nếu bạn muốn xem giỏ hàng để cập nhật sản phẩm: Bấm vào xem giỏ hàng
Nếu bạn muốn đặt hàng và thanh toán cho sản phẩm này vui lòng bấm vào: Đặt hàng và thanh toán
Bước 3: Lựa chọn thông tin tài khoản thanh toán
Nếu bạn đã có tài khoản vui lòng nhập thông tin tên đăng nhập là email và mật khẩu vào mục đã có tài khoản trên hệ thống
Nếu bạn chưa có tài khoản và muốn đăng ký tài khoản vui lòng điền các thông tin cá nhân để tiếp tục đăng ký tài khoản. Khi có tài khoản bạn sẽ dễ dàng theo dõi được đơn hàng của mình
Nếu bạn muốn mua hàng mà không cần tài khoản vui lòng nhấp chuột vào mục đặt hàng không cần tài khoản
Bước 4: Điền các thông tin của bạn để nhận đơn hàng, lựa chọn hình thức thanh toán và vận chuyển cho đơn hàng của mình
Bước 5: Xem lại thông tin đặt hàng, điền chú thích và gửi đơn hàng
Sau khi nhận được đơn hàng bạn gửi chúng tôi sẽ liên hệ bằng cách gọi điện lại để xác nhận lại đơn hàng và địa chỉ của bạn.
Trân trọng cảm ơn.
| Hãng sản xuất | ARV |
| Xuất xứ | Malaysia. |
| Kích cỡ | DN50 (2″) đến DN1000(48″). |
| Áp suất làm việc | PN10/16 ( Áp suất kiểm thử: 24 Kgf/cm²). |
| Khoảng cách giữa 2 mặt bích | BS5163 |
| Van được lắp mặt bích và được khoan lỗ | EN 1092-2 |
| Chất liệu | Thân Gang, lá van bằng gang hình nêm và bọc cao su EPDM. |
| Nhiệt độ làm việc | 0~80°c. |
| Loại đồng hồ | Van cổng ty chìm |
| Giấy tờ đi kèm | CO, CQ, Kiểm định/hiệu chuẩn |
| Bảo hành | 12 tháng |
